ZR-YJV-4*10+1*6 铜芯电力电缆详解

在电线电缆领域，各种型号的电缆承担着不同的使命。ZR-YJV-410+16作为一种常见的电力电缆，广泛应用于各类建筑、工业及基础设施的电力传输中。本文将从型号解读、结构特点、性能优势、主要应用场景及选型注意事项等方面，对这一规格的电缆进行系统性的介绍。

一、型号含义解读：字母与数字的解码

电缆型号是理解其特性的第一把钥匙。ZR-YJV-410+16这一串字符蕴含了丰富的信息：

• ZR：代表“阻燃”（Zuran的首字母缩写）。表明该电缆具有阻燃特性，即在明火燃烧条件下能够在一定时间内阻止火焰蔓延，是保障消防安全的的重要特性。
• YJ：代表“交联聚乙烯”（Y-聚乙烯，J-交联）绝缘材料。这是一种经过特殊化学或物理方法处理的热固性材料，具有优异的耐热性、机械强度和电气性能，是当前中低压电力电缆的主流绝缘选择。
• V：代表“聚氯乙烯”（V-PVC）护套。它提供机械保护、防潮和一定的耐化学腐蚀能力。
• 410+16：这是电缆的导体规格。它清晰地指明了电缆内包含的线芯数量及其截面积：
• 4*10：表示有4根标称截面积为10平方毫米的线芯。在低压配电系统中，这通常用作三相电的三根相线（L1, L2, L3）和一根中性线（N）。

• 1*6：表示有1根标称截面积为6平方毫米的线芯。这通常作为保护接地线（PE） 使用。

• 因此，这是一根标准的4+1芯结构的低压电力电缆，完全适用于三相五线制（TN-S）供电系统。

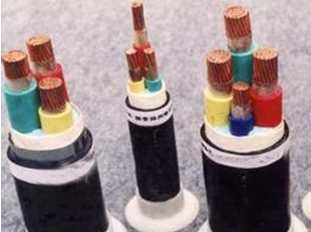

二、电缆结构与材料：坚固可靠的内在

该电缆采用典型的层式结构，从内到外依次为：

1. 导体：采用高纯度无氧铜材，导电率高，损耗低。10mm²和6mm²的截面积能承载相应的额定电流。
2. 绝缘层：每根导体外部都紧密包裹着交联聚乙烯（XLPE）绝缘层。其高耐热等级（通常为90℃）和良好的绝缘性能，确保了长期运行的稳定与安全。
3. 填充层与包带：多根绝缘线芯绞合后，之间的空隙由非吸湿性材料填充，使电缆外形圆整。外部可能用包带捆扎固定。
4. 内护套（可选）：部分结构可能增加一层内护套，进一步增强整体性。
5. 铠装层（可选）：标准YJV电缆无铠装。若需直埋或承受较大机械外力，可选用带钢带或钢丝铠装的型号，如YJV22。
6. 外护套：最外层为聚氯乙烯（PVC）护套，颜色通常为黑色或灰色，印有型号、规格、米标等标识。其阻燃特性（ZR）主要由此层材料实现。

三、主要性能与优势

• 电气性能优异：交联聚乙烯绝缘电阻高，介质损耗低，能长期承受系统电压（如0.6/1kV）及过电压。
• 载流量大，耐热性好：长期允许工作温度可达90℃，短路时（最长5秒）导体温度可达250℃，相同截面下载流量比PVC绝缘电缆更高。
• 阻燃安全：符合阻燃电缆标准，能有效抑制火灾沿电缆蔓延，为人员疏散和灭火争取时间。
• 敷设方便：由于耐热性好，敷设时的环境温度要求和最小弯曲半径相对宽松，施工更便捷。
• 环保与寿命长：不含卤素的YJY型号更环保，但ZR-YJV在阻燃与成本间取得良好平衡。设计使用寿命长，通常可达30年以上。

四、典型应用场景

鉴于其4+1芯结构和10mm²的主线芯截面，ZR-YJV-410+16电缆非常适合以下场合：

• 建筑配电：作为楼层配电箱、单元总进线的干线电缆，为住宅、办公楼、商场等提供三相电力。
• 动力设备供电：连接中小型三相电动机、水泵、风机、空调机组等设备。
• 工业厂房：车间内部的电力分配干线。
• 临时用电与市政工程：在需要阻燃要求的施工现场或公共设施中作为主电源线。

重要提示：该电缆通常用于额定电压0.6/1kV及以下的低压配电系统。

五、选型与使用注意事项

1. 确认电压等级：务必核实电缆的额定电压（U0/U）是否与系统电压匹配。
2. 环境适应性：标准YJV适用于室内、隧道、管道等一般环境。如需直埋、承受压力或防鼠蚁，应选择铠装型号（如YJV22）或特种护套。
3. 载流量校验：10mm²截面的载流量需根据敷设方式（空气中、埋地）、环境温度、并列敷设根数等进行校正，确保满足实际负载电流需求，并留有余量。
4. 敷设与安装：遵循最小弯曲半径要求（通常为电缆直径的15-20倍），避免机械损伤。在桥架中敷设时需考虑散热。
5. 采购与验收：选择信誉良好的厂家，查验产品合格证、检测报告，核对导体实际截面积、绝缘厚度等关键指标。

###

ZR-YJV-410+16铜芯电力电缆以其合理的结构设计、优异的电气与阻燃性能，成为了低压配电系统中连接电源与负载的“动脉血管”。正确理解其型号含义、性能特点并规范选型敷设，是保障电力系统安全、稳定、高效运行的基础。在实际工程中，应结合具体设计规范和使用条件，做出最合适的选择。
